Čo znamená SDR v potrubí? Kompletný sprievodca

Čo znamená SDR?

SDR znamená Štandardný pomer rozmerov a je to jedna z prvých špecifikácií, ktoré inžinier kontroluje pri výbere plastového potrubia pre projekt. Číslo vám hovorí, ako vonkajší priemer potrubia súvisí s hrúbkou steny, čo zase určuje, aký tlak môže potrubie bezpečne zvládnuť. Napríklad potrubie označené SDR 11 má vonkajší priemer, ktorý je jedenásťnásobkom minimálnej hrúbky steny.

Tento výraz sa neustále objavuje v špecifikáciách vody, plynu, kanalizácie a priemyselných potrubí, najmä pre tlakové potrubia z HDPE a PVC. Výrobcovia vyrábajúci a celý rad produktov z HDPE rúr zvyčajne uvádza SDR spolu s priemerom potrubia a triedou tlaku, pretože tieto tri hodnoty spolu definujú, na čo je potrubie určené.

Ako sa vypočítava SDR

Vzorec SDR je jednoduchý:

SDR = Vonkajší priemer ÷ Minimálna hrúbka steny

Vezmite potrubie s vonkajším priemerom 4,5 palca a minimálnou hrúbkou steny 0,409 palca. Rozdeľte jednu druhou a výsledok je 11, takže potrubie je klasifikované ako SDR 11. Zmeňte hrúbku steny na 0,265 palca na rovnakom priemere a SDR sa vyšplhá na 17. Nič na vonkajšom priemere sa nezmenilo – zmenila sa iba stena a táto jediná premenná je to, čo zachytáva číslo SDR.

Prečo je SDR dôležitý pre výkon potrubia

SDR nie je len rozmerový štítok – je to priamy ukazovateľ toho, koľko vnútorného tlaku môže potrubie vydržať. Vzťah prebieha jedným jasným smerom: nižšie číslo SDR znamená hrubšiu stenu v porovnaní s priemerom potrubia a hrubšia stena zvládne vyšší tlak. Vyššie číslo SDR znamená tenšiu stenu, nižšiu tlakovú kapacitu a zvyčajne ľahšiu a lacnejšiu rúrku.

To je dôvod, prečo dve rúry rôznych priemerov, ale rovnakého SDR, majú rovnaký menovitý tlak, pokiaľ sú vyrobené z rovnakého materiálu. 2-palcové potrubie SDR 11 HDPE a 12-palcové potrubie SDR 11 HDPE sú dimenzované na rovnaký pracovný tlak, pretože pomer steny k priemeru zostáva konštantný. Táto konzistencia je súčasťou toho, čo robí polyetylénové potrubie s vysokou hustotou na rozvody vody ľahko špecifikovateľné v rámci systému so zmiešanými veľkosťami potrubí.

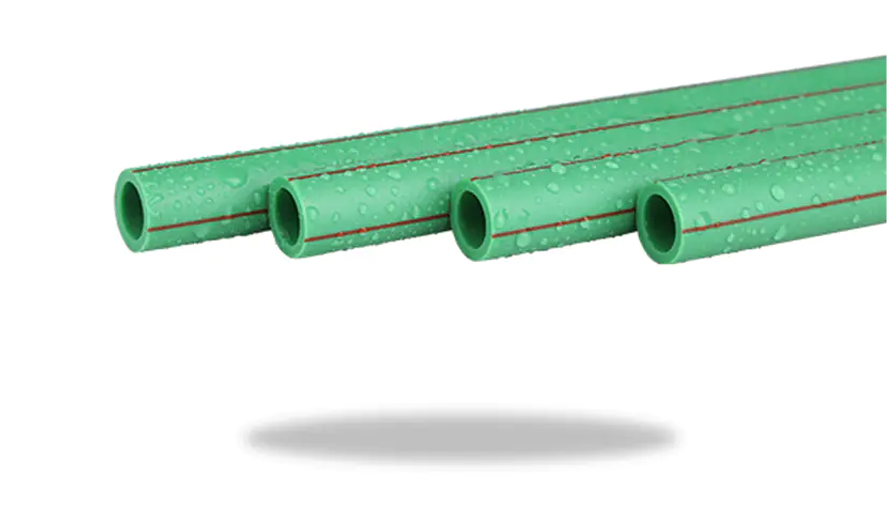

Hrúbka steny poháňaná SDR tiež ovplyvňuje tuhosť. Potrubie s nižším SDR odoláva priehybu pri zaťažení zeminou a dopravným zaťažením lepšie ako tenkostenné potrubie s vysokým SDR, čo je dôležité pre inštalácie v zemi. Rovnaká logika sa vzťahuje aj na iné plastové potrubné systémy mechanická pevnosť a odolnosť PPR potrubia v tlaku sleduje porovnateľný vzťah hrúbky steny.

SDR vs. DR: Aký je rozdiel

SDR a DR sa vypočítavajú rovnakým spôsobom a opisujú rovnaký fyzický vzťah, ale nie sú to celkom zameniteľné pojmy. DR (Dimension Ratio) sa vzťahuje na akýkoľvek pomer vonkajšieho priemeru k hrúbke steny. SDR sa konkrétne vzťahuje na pomery, ktoré spadajú do štandardizovaného číselného radu stanoveného ANSI: 9, 11, 13,5, 17, 21, 26 a 32,5. Každý krok v tejto sérii predstavuje približne 20% zníženie hrúbky steny v porovnaní s predchádzajúcim.

Niektoré štandardy rúr používajú pomery rozmerov, ktoré nezodpovedajú tejto sérii. Napríklad PVC rúrka AWWA C900 sa vyrába v hodnotách DR 14, DR 18 a DR 25 – vybraných tak, aby sa dosiahlo špecifické tlakové triedy, a nie podľa postupu ANSI. Tieto potrubia sa správne nazývajú potrubie DR, nie potrubie SDR, aj keď základná matematika je identická. V každodennej konverzácii sa tieto dva termíny používajú voľne, ale na rozdiele záleží pri písaní špecifikácií alebo porovnávaní rúr s rôznymi plastovými materiálmi. HDPE potrubie sa porovnáva s PVC a oceľovými rúrami v sile a pružnosti.

Spoločné hodnoty SDR a ich aplikácie

Nie každá hodnota SDR vyhovuje každej práci. Nižšie čísla idú tam, kde je tlak najvyšší; vyššie čísla idú tam, kde je záťaž ľahšia alebo žiadna.

SDR 11 má obzvlášť široké využitie, pretože vyrovnáva tlakovú kapacitu s nákladmi na materiál a je to štandardné hodnotenie pre väčšinu rozvodov zemného plynu, ako aj pre mnoho Potrubné výrobky z HDPE navrhnuté na distribúciu plynu . Potrubie s hodnotením SDR 26 alebo 32,5 sa na rozdiel od toho prejavuje pri samospádovom odvodňovaní, kde je vnútorný tlak minimálny a prioritou je nákladová efektívnosť pred odolnosťou proti roztrhnutiu.

Ako si vybrať správnu SDR

Výber SDR začína pracovným tlakom, ktorý musí potrubie zvládnuť, vrátane akejkoľvek výškovej výšky v systéme. Odtiaľ niekoľko ďalších faktorov zvyčajne posúva výber smerom k nižšiemu alebo vyššiemu číslu.

• Nárazový tlak z cyklovania čerpadla, zatvárania ventilu alebo používania hydrantu, ktorý môže dočasne prekročiť ustálený tlak
• Spôsob inštalácie – smerové vŕtanie a pretrhnutie potrubia pôsobí ťahovým napätím, ktoré si často vyžaduje hrubšiu stenu, než by si vyžadoval samotný menovitý tlak
• Prevádzková teplota, pretože menovité hodnoty tlaku pre plastové rúrky sú založené na štandardnej referenčnej teplote a jej poklese, keď teplota stúpa
• Vonkajšie zaťaženie z hĺbky zakopania, pôdnych podmienok a dopravy, ktoré ovplyvňuje, akú tuhosť prstenca potrebuje potrubie

Podľa Technická príručka inštitútu Plastics Pipe Institute o pomeroch rozmerov HDPE , prispôsobenie SDR tlaku aj podmienkam inštalácie – nie samotnému tlaku – je to, čo udržuje potrubný systém v prevádzke počas celej jeho projektovanej životnosti. Uvedením SDR priamo dopredu sa vyhnete nákladným nesúladom s armatúrami a zváracím zariadením, pretože spoje, spojky a zváracie nástroje sú postavené na špecifickom rade SDR. Širší pohľad na to, kde tieto hodnotenia zapadajú do celkového výberu potrubí, nájdete v časti výhody a oblasti použitia polyetylénových rúr s vysokou hustotou .
